Технические характеристики:
Назначение: Соединение бухт рукавов в магистраль или ремонт поврежденного рукава.
Материал: Оцинкованная сталь
Особенности: Резцы хвостовиков разработаны и оптимальным углом наклона для обеспечения безопасности внутреннего слоя резины рукава, наряду с герметичным уплотнением.
Размеры: от 6 до 76 мм. (диаметры более 76 мм. по специальному запросу)

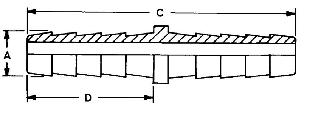

| Наименование | А | С | D |
|---|---|---|---|
| Cоединитель под хомут d="6/d=6" | 6,5 | 64 | 28 |
| Cоединитель под хомут d="8/d=8" | 8,5 | 70 | 31 |
| Cоединитель под хомут d="10/d=10 | 10,3 | 71" | 31,5 |
| Cоединитель под хомут d="12/d=12 | 13,5 | 71" | 31,5 |
| Cоединитель под хомут d="16/d=16 | 16,7 | 78 | 34 |
| Cоединитель под хомут d=20/d=20 | 20,1" | 88 | 39 |
| Cоединитель под хомут d="25/d=25 | 25,9 | 105 | 47,5 |
| Cоединитель под хомут d=32"/d="32 | 32,4 | 121 | 54,5 |
| Cоединитель под хомут d=38/d=38 | 39 | 148 | 68 |
| Cоединитель под хомут d=50/d=50 | 51,2 | 174 | 81 |
| Cоединитель под хомут d=63"/d="63 | 64 | 182 | 85 |
| Cоединитель под хомут d=76"/d=76 | 76 | 192 | 90 |
Возможны варианты изготовления изделий под соединения руковов различных диаметров между собой.
Обжим соединителей возможен хомутом, для разборного соединения и обжимной втулкой для неразборного, а значит более прочного соединения. Соединители могут быть изготовлены для различных диаметров рукавов, не исключая возможности соединения разных диаметров между собой.
Для крепления рукава на соединителе, рекомендуем использовать червячные и шарнирные хомуты. (при больших диаметрах четырехболтовые хомуты)
