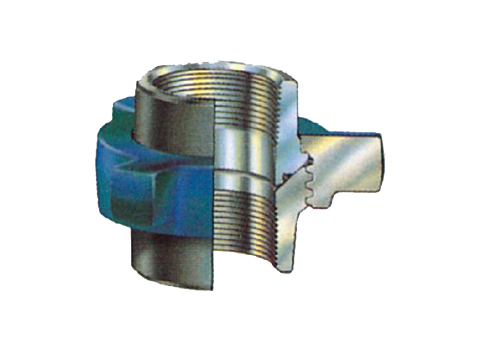

БРС FIG 206 2000 PSI CWP

Описание:

Рекомендуется использовать для воздуха, воды, масла или газа до 2,000 PSI NSCWP.

Кольцо Buna-N 'O', чтобы обеспечить дополнительную герметизацию, установлено на уровне переходника. БРС и гайка Fig.206 взаимозаменяемы с Fig.200. Стандартный переходник с резьбой для API линейных труб, Weco взаимозаменяемы.

Размеры 2 " и выше доступны с соединениями с торцевой сваркой.

Размер	Длина	Радиус гайки	Вес, кг
1’’	2 19/32’’	2’’	0.80
1 ¼’’	2 25/32’’	2 5/32’’	1.07
1 ½’’	2 29/32’’	2 13/32’’	1.07
2’’	3 ¼’’	2 29/32’’	2.38
2 ½’’	4 ¼’’	3 5/8’’	4.50
3’’	4 17/32’’	4 ¼’’	6.90
4’’	4 15/16’’	5’’	9.14
6’’	6 25/32’’	6 ½’’	19.30
8’’	7 5/16’’	7 13/16’’	29.10
10’’	9 3/32’’	9 1/16’’	41.36
